德標波紋管截止閥產品介紹：
DIN波紋管截止閥適用于公稱壓力PN1.6～6.4MPa，工作溫度-29～350℃的廣泛用于流體、高溫導熱油、液氨等介質。德標波紋管截止閥其關鍵部件金屬波紋管,下端與閥桿組件采用自動滾焊焊接,上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障,確保閥桿零泄漏；開關無摩擦,密封不易磨損,啟閉力矩小。這種截止閥采用的波紋管密封設計，從而完全消除了閥桿填料密封泄漏的問題，滿足最嚴格的泄漏要求。波紋管截止閥的零泄漏特性改善了設備的安全性，節約大量能源，減少了維修費用，可工業應用提供了清潔安全的工作環境。
德標波紋管截止閥結構特點
1、產品結構合理、密封可靠,雙重堅固耐用的波紋管密封設計（波紋管+填料）,閥桿的零泄漏。沒有流體損失,降低能源損失,提高工廠設備安全。并符合密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀
4、雙層波紋管、維修方便波紋管密封閥桿、雙重密封 位置指示、無升降手輪
德標波紋管截止閥執行標準：
設計標準 DIN3356
結構長度 DIN3202
連接法蘭 DIN2543-2545
試驗和檢驗 DIN3230

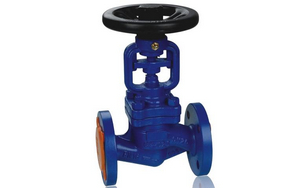

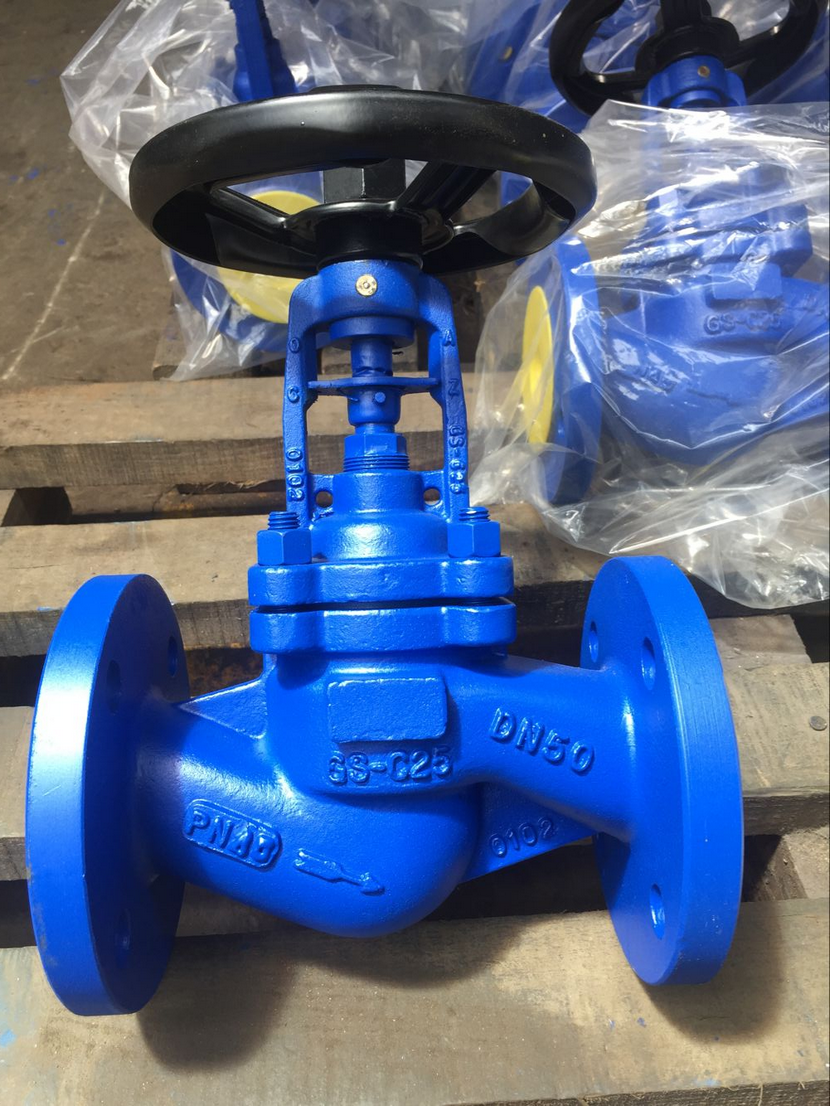

德標波紋管截止閥實物圖片：
德標波紋管截止閥制造標準
|
執行標準 |
|
制造標準：DIN3356 |
結構長度：DIN3202 |
|
法蘭標準：DIN2543-2545 |
對焊口標準：DIN3239 |
|
試驗標準：DIN3230 |
|
德標波紋管截止閥實物圖片壓力試驗
|
壓力檢驗（表） |
|
公稱壓力 |
1.6Mpa |
2.5Mpa |
4.0Mpa |
|
密封試驗 |
1.8MPa |
2.8MPa |
4.4MPa |
|
殼體強度 |
2.4MPa |
3.6MPa |
6.0MPa |
|
適用溫度 |
425℃ |
德標波紋管截止閥實物圖片產品特點
|
波紋管截止閥特點 |
|
雙層波紋管 |
維修方便 |
|
波紋管密封閥桿 |
雙重密封 |
|
位置指示 |
無升降手輪 |
德標波紋管截止閥實物圖片產品用途
|
用途 |
|
工業 |
電站 |
|
廢氣凈化廠 |
天然氣 |
|
真空裝置 |
氨 |
|
熱水 |
冷凍系統 |
|
加熱設備 |
蒸汽系統 |

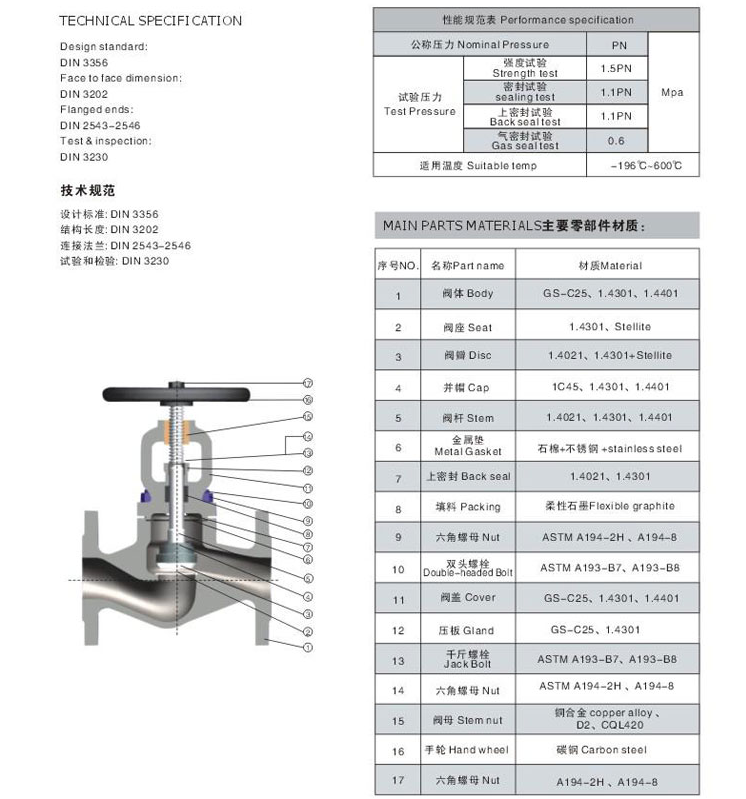

德標波紋管截止閥實物圖片主要零件材料及性能
|
材料性能（表） |
|
零件名稱 |
閥體 |
閥蓋 |
閥桿 |
閥瓣 |
密封面 |
填料 |
|
GS-C25 |
GS-C25 |
GS-C25 |
13Cr |
2Cr13 |
2Cr13 |
柔性石墨 |
|
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
|
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
|
304L |
Cf3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
|
316L |
CF3M |
CF3M |
316 |
316L |
316L |
柔性石墨 |

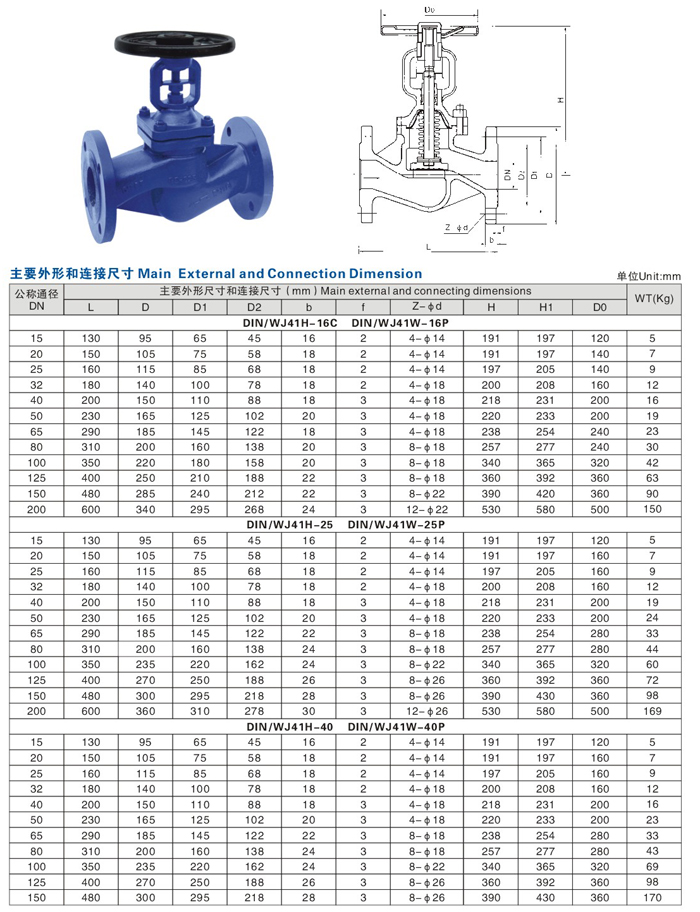

德標波紋管截止閥,DIN波紋管截止閥參數尺寸結構圖:
